為什么貼片電容上沒有標示呢？
作者： 深圳市昂洋科技有限公司發表時間：2018-10-09 20:30:20瀏覽量：7518【小中大】
貼片電阻一般都有印代碼，無論是E-24系列或E-96系列的電阻，可以通過代碼區別出其系列，并查出相應阻值。而PCB上的貼片電容幾乎都沒有印代碼，從而無法得知其具體耐壓/容量等參數，對維修來說，確實是一個難題。為什么貼片電容上沒有標示呢？
文本標簽：為什么貼片電容上沒有標示呢

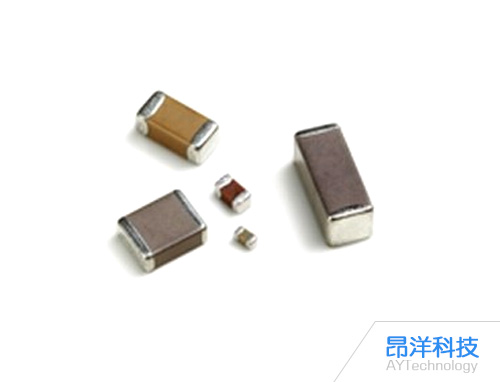

貼片電阻一般都有印代碼，無論是E-24系列或E-96系列的電阻，可以通過代碼區別出其系列，并查出相應阻值。而PCB上的貼片電容幾乎都沒有印代碼，從而無法得知其具體耐壓/容量等參數，對維修來說，確實是一個難題。為什么貼片電容上沒有標示呢？
據說這是因?yàn)橘N片電容的生產工藝與貼片電阻不一樣，貼片電阻可以在沒有切割的時候印上去（這樣的整版印刷肯定是成本較低容易做到）。貼片電容是陶瓷的材料,要經過高溫才可以燒結，由于電容是先切割后經過上千度的高溫?zé)?，還要到電鍍線上電鍍。最后測試分選才知道具體容量。測試后還不能確定容量，有時需要反燒(燒端頭)反鍍，然后再重新分選。才確定最后的容量。所以電容生產過程沒有一個合適的印刷時機。很明顯，電容的設計容量與最后的電容不會很相符，一批電容最后都可以分選出很多種容量段，不印代碼是因?yàn)殡娙菰谏a(chǎn)過程中不確定因素太多。
目前PCB上的貼片電容沒有印字,如何確定它的好壞呢？我覺得只能依靠電路圖了，如果找不到整個線路的電路圖，局部的電路圖一般都是可以找到的（最簡單是每個芯片都有典型電路）。根據這些芯片典型電路，同時跟蹤PCB上的電路，可以得到相關電容的參數。最后，可能還需要一個貼片電容測定的儀器。一般貼片電容是用來旁路或去偶的，如果熟悉電路圖設計意圖的，可以準確判斷出該電容的大小。
以上是關于為什么貼片電容上沒有標示呢的講解，想要了解更多貼片電容知識，歡迎持續關注本站。
